Installationsplacering (+)
Denna sektion beskriver objektets placering i relation till andra objekt, såsom väggar, specifika fack eller liknande.
Exemplen nedan visar den topologiska eller funktionella aspekten, följt av ett skiljetecken ("/") och installationsplaceringsbeteckning. Dessa beteckningar kan även skrivas på olika rader och därmed utelämna skiljetecken.
Installationsplaceringsbeteckningen används endast vid behov.
Placering i relation till en byggnad
| Monteringsyta | Orientering utifrån väderstreck |
|---|---|
| FY (Fasad) | NR (Norrut) |
| TY (Tak) | OR (Österut) |
| MY (Mark) | SR (Söderut) |
| VR (Västerut) |
Exempel: ++X02 / +FY.OR
Byggnad 2, fasad, österut
Placering i relation till ett rum
| Monteringsyta | Orientering utifrån dörren | Orientering 2 |
|---|---|---|
| VY (Vägg) | V (Vänster) | I (Insidan) |
| TY (Tak) | H (Höger) | U (Utsidan) |
| GY (Golv) | R (Rakt fram) | |
| E (Väggen där dörren är) |
Vid behov kan även montagehöjd läggas till som en egenskap, och denna placeras bakom beteckningen inom parentes
Exempel: ++X02.XA010.XAA107 / +VY.H.I
Byggnad 2, våning 1, utrymme 7, vägg, höger, insidan
Placering i relation till ett objekt
| Monteringsyta | Orientering (i flödesriktning) |
|---|---|
| Funktionsbeteckning som objektet är monterat på | H (Höger) |
| V (Vänster) | |
| O (Ovanför) | |
| U (Under) | |
| F (Framför) | |
| B (Bakom) |
Exempel: =MA.AR.SJRA.F01.KD01.KE01.QMA001 / +KE01.V
Malmö, Avloppsrening, Sjölunda reningsverk, Aktivslam, Slambassäng, Blåsmaskin, Luftventil, placerat på blåsmaskinen, på vänstersida
Apparatskåp
| Monteringsyta | Lodrät position | Vågrätt position |
|---|---|---|
| Skåpsnummer | Fack | Enhetens position i facket |
Exempel: ++X02.XA010.XAA107 / +B+22+09 (se nedan exempel på placeringsbeteckning inuti en fabriksbygd enhet)
Byggnad 2, våning 1, rum 107, apparatskåp B, fack 22, position 09

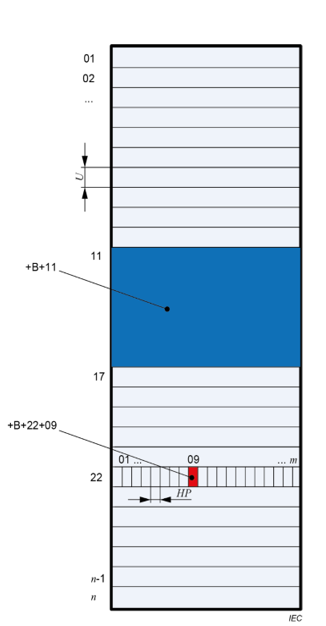

Bild: Illustration enligt SS-EN IEC 81346-1:2023
